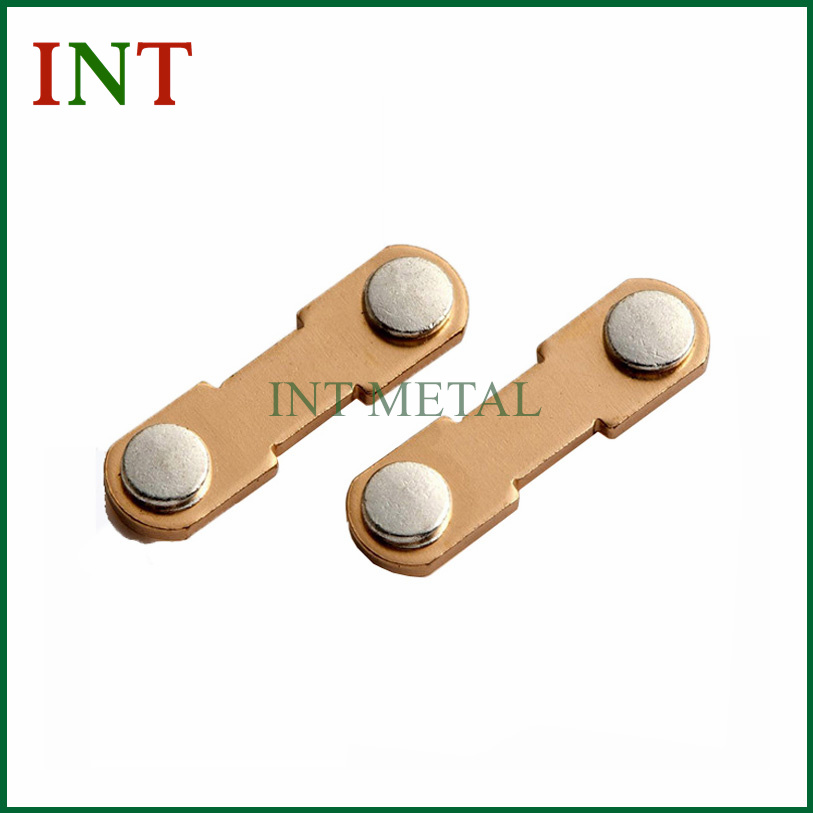

پرچ های تماسی متحرکقطعات تماس الکتریکی دقیقی هستند که برای کمک به کنترل و سوئیچ برق در وسایلی مانند کنتاکتورها، قطع کنندههای مدار، استارتها، کنترلکنندههای دما، سوئیچها و رلهها طراحی شدهاند. با بیش از 12 سال سابقه تولید،INTپرچ های تماسی متحرک سفارشی را با استفاده از مواد تماسی مبتنی بر نقره و مواد پایه مس یا مس نیکل برای کاربردهای OEM و ODM نیازمند توسعه می دهد.
پرچ های تماسی متحرک اجزای تماس الکتریکی تخصصی هستند که بر روی قسمت های رسانای متحرک مکانیزم های سوئیچینگ نصب می شوند. در حین کار، کنتاکت متحرک به یک کنتاکت ثابت نزدیک شده یا از آن جدا می شود تا یک مدار الکتریکی را ایجاد یا قطع کند.
این حرکت باعث می شود سطح تماس اهمیت ویژه ای پیدا کند. هر چرخه سوئیچینگ می تواند قوس الکتریکی، ضربه مکانیکی، اصطکاک و گرما ایجاد کند. بنابراین یک پرچ تماسی که به درستی مهندسی شده است باید یک رابط الکتریکی پایدار فراهم کند و در عین حال یکپارچگی مکانیکی را در طول عملیات مکرر حفظ کند.
در کاربردهای عملی، پرچ های متحرک تماسی می توانند به طور مستقیم یا غیرمستقیم توان الکتریکی را از طریق مکانیسم های سوئیچینگ کنترل کنند. آنها به ویژه برای تجهیزات الکتریکی با جریان کوچک و متوسط که در آن سوئیچینگ قابل اعتماد و ابعاد اجزای فشرده مورد نیاز است، مرتبط هستند.
انتخاب مواد یکی از مهم ترین عوامل در طراحی پرچ های تماسی متحرک است. صفحه تماس باید رسانایی الکتریکی، مقاومت در برابر سایش الکتریکی، مقاومت در برابر جوشکاری، رفتار حرارتی و سازگاری با محیط عملیاتی را متعادل کند.
با توجه به اطلاعات موجود در محصول INT، مواد متداول صورت تماسی شامل Ag، AgNi، AgCdO، AgSnO هستند.2، AgSnO2در2O3و AgZnO. مس و مس نیکل به عنوان مواد پایه رایج استفاده می شود.
| دسته مواد | مواد معمولی | ملاحظات اولیه |
|---|---|---|
| نقره ای | Ag | هدایت الکتریکی و عملکرد تماس |
| نیکل نقره ای | AgNi | عملکرد الکتریکی و حرارتی با مقاومت قوس خوب |
| اکسید کادمیوم نقره | AgCdO | مقاومت در برابر سایش الکتریکی و جوشکاری ذوبی |
| اکسید قلع نقره | AgSnO2 | مناسب برای برنامه های کاربردی سوئیچینگ |
| مواد پایه | Cu / CuNi | پشتیبانی مکانیکی و اتصال رسانا |
مواد صحیح باید با توجه به سطح جریان، فرکانس سوئیچینگ، ولتاژ، مشخصات بار، شرایط حرارتی، الزامات مکانیکی و عمر مورد انتظار دستگاه الکتریکی نهایی انتخاب شود.
ساختار فشرده پرچ های متحرک تماسی آنها را برای طیف وسیعی از اجزای سوئیچینگ الکتریکی مناسب می کند. آنها عمدتاً با برنامه های کاربردی با جریان کوچک و متوسط مرتبط هستند.
برای مهندسان و تیم های تدارکات، برنامه باید همیشه همراه با بار الکتریکی و حرکت مکانیکی در نظر گرفته شود. یک پرچ تماسی که عملکرد خوبی در یک دستگاه سوئیچینگ دارد ممکن است بدون تنظیم مواد یا ابعاد برای طراحی دیگر مناسب نباشد.
دقت ابعاد بسیار مهم است زیرا میخ پرچ باید به درستی با مجموعه تماس متحرک مطابقت داشته باشد. INT ابعاد سفارشی را ارائه می دهد، با مشخصات نماینده ای که قطر سر از حدود 2.5 میلی متر تا 8 میلی متر را پوشش می دهد.
| پارامتر | محدوده نمایندگی | تحمل معمولی |
|---|---|---|
| قطر سر | 2.5-8 میلی متر | ± 0.10 میلی متر |
| ضخامت سر | تقریبا 0.6-2.0 میلی متر | 0.05 ± میلی متر |
| ضخامت لایه تماس | تقریبا 0.3-0.7 میلی متر | 0.05 ± میلی متر |
| قطر ساقه | تقریبا 1.2-4 میلی متر | 0.05 ± میلی متر |
| طول ساقه | تقریبا 1-4 میلی متر | 0.15 ± میلی متر |
این مقادیر باید بهعنوان معرف به جای محدودیتهای طراحی جهانی در نظر گرفته شوند. برای پروژه های تولیدی، خریداران باید نقشه ها، نمونه ها، اسناد فنی، الزامات الکتریکی و شرایط مونتاژ را ارائه دهند تا تامین کننده بتواند مشخصات مناسب را تایید کند.
ساخت پرچ های تماس الکتریکی نیاز به شکل دهی کنترل شده، انتخاب مواد، مدیریت ابعاد و بازرسی دارد. از آنجایی که مولفه کوچک است، حتی انحرافات جزئی ابعادی نیز می تواند روی هم ترازی مونتاژ و عملکرد تماس تأثیر بگذارد.
یک گردش کار تولید حرفه ای به طور کلی بر روی زمینه های زیر تمرکز دارد:
برای تولید قطعات الکتریکی با حجم بالا، تولید ثابت به اندازه مشخصات اسمی مهم است. ابعاد پایدار و عملکرد مواد قابل تکرار به کاهش تنوع مونتاژ و پشتیبانی از کیفیت قابل پیش بینی محصول کمک می کند.
انتخاب یک پرچ تماسی متحرک مناسب باید با شرایط عملیاتی واقعی شروع شود نه صرفاً انتخاب یک اندازه استاندارد. تیم های تدارکاتی می توانند از چک لیست زیر استفاده کنند:
کار با سازنده ای که قادر به تولید OEM و ODM باشد می تواند این فرآیند را ساده کند. INT بیان می کند که می تواند قطعات را بر اساس نقشه های مشتری یا اسناد فنی تولید کند و می تواند مواد مناسب را با توجه به نیازهای کاربردی توصیه کند.
هنگام تهیه پرچ های متحرک از یک سازنده چینی یا تامین کننده تماس الکتریکی، خریداران باید فراتر از قیمت واحد نگاه کنند. قابلیت اطمینان طولانی مدت به پشتیبانی مهندسی، سازگاری مواد، کنترل ابعاد، اسناد، بسته بندی و قابلیت تحویل بستگی دارد.
INT بیش از 12 سال تجربه تولید پرچ تماسی و گواهینامه ISO9001 را گزارش می دهد. اطلاعات محصول آن همچنین نشاندهنده پشتیبانی از پروژههای OEM و ODM، ابعاد سفارشی، درخواستهای نمونه و گزینههای تحویل از طریق هوایی، سریع یا دریایی است.
برای خرید بین المللی، بسته بندی نیز مهم است زیرا پرچ های تماسی متحرک اجزای دقیق کوچکی هستند. INT مقادیر بسته بندی تقریباً 500-5000 قطعه را در کیسه های پلاستیکی کوچک یا خلاء توصیف می کند و به دنبال آن کارتن های جداگانه و بسته بندی بیرونی مقوای سخت قرار می گیرد.
برای خریدارانی که تولیدکنندگان را مقایسه می کنند، یک تامین کننده قابل اعتماد باید بتواند موارد زیر را ارائه دهد:
آنها عمدتاً در تجهیزات سوئیچینگ الکتریکی مانند کنتاکتورها، قطع کنندههای مدار، استارتها، کنترلکنندههای دما، سوئیچها و رلهها، بهویژه در کاربردهای جریان کوچک و متوسط استفاده میشوند.
مواد متداول صورت تماس شامل Ag، AgNi، AgCdO، AgSnO هستند2، AgSnO2در2O3و AgZnO. مواد پایه رایج عبارتند از مس و مس نیکل. بهترین انتخاب به نیازهای الکتریکی و مکانیکی برنامه بستگی دارد.
بله. ابعاد را می توان با توجه به نقشه های مشتری، نمونه ها یا اسناد فنی سفارشی کرد. سفارشی سازی می تواند ابعاد مهمی مانند قطر سر، ضخامت سر، ضخامت لایه تماس، قطر ساقه و طول ساقه را پوشش دهد.
با توجه به اطلاعات محصول INT، ممکن است نمونه هایی ارائه شود. نمونه های موجود در انبار می توانند رایگان باشند، در حالی که نمونه هایی که نیاز به ساخت دارند ممکن است شامل هزینه های تولید باشد.
INT بسته به شرایط مواد خام، زمان تحویل تماس الکتریکی را تقریباً 15 تا 25 روز نشان می دهد. زمان تحویل واقعی باید برای هر پروژه بر اساس در دسترس بودن مواد، مقدار سفارش، سفارشیسازی و الزامات تولید تأیید شود.
با کیفیت بالاپرچ های تماسی متحرکنقش مهمی در دستیابی به سوئیچینگ الکتریکی پایدار، قابلیت اطمینان مکانیکی و عملکرد بلندمدت قطعات دارند. انتخاب مواد تماس مناسب، مواد پایه، ابعاد، تحمل ها و شریک ساخت می تواند به طور قابل توجهی خطرات طراحی و تولید را کاهش دهد. با ساخت سفارشی، پشتیبانی OEM/ODM، کمک در انتخاب مواد و تجربه در تولید تماس الکتریکی، INT گزینه ای را برای کسب و کارهایی که قطعات تماس دقیق را برای کاربردهای الکتریکی صنعتی تامین می کنند، فراهم می کند. اگر در حال توسعه یک دستگاه سوئیچینگ جدید هستید یا به دنبال تامین کننده قابل اعتماد چین برای پرچ های متحرک سفارشی هستید،با ما تماس بگیریدبرای بحث در مورد نقشه ها، مشخصات، الزامات نمونه و نیازهای تولیدی خود.
