این مقایسه تفاوت های اصلی این دو طرح پرچ و ملاحظات عملی را برای تولید کنندگانی که با برق کار می کنند ارائه می دهد، قطعات الکترونیکی، خودرو، مکانیکی و دقیق.
پرچ ها با تغییر شکل بخشی از بست اتصال مکانیکی دائمی را ایجاد می کنند پس از عبور از اجزای در حال اتصال. مس اغلب انتخاب می شود برای کاربردهایی که رسانایی، مقاومت در برابر خوردگی و شکلدهی قابل اعتماد هستند ویژگی ها مهم هستند
تمایز اصلی بین طرح های توخالی و جامد در ساخت ساقه است. یک ساقه توخالی یا لوله ای دارای یک باز شدن داخلی یا بخش مواد کاهش یافته است، در حالی که یک پرچ جامد از یک ساقه کاملا پر استفاده می کند. این تفاوت بر چگونگی بست در هنگام مونتاژ تشکیل می شود.
برای مهندسان و تیمهای خرید، گزینه بهتر به سادگی تعیین نمیشود خواه یک طرح توخالی باشد یا جامد. انتخاب صحیح به مفصل بستگی دارد، تجهیزات نصب، بار مورد نیاز، ابعاد اجزا و شرایط تولید.

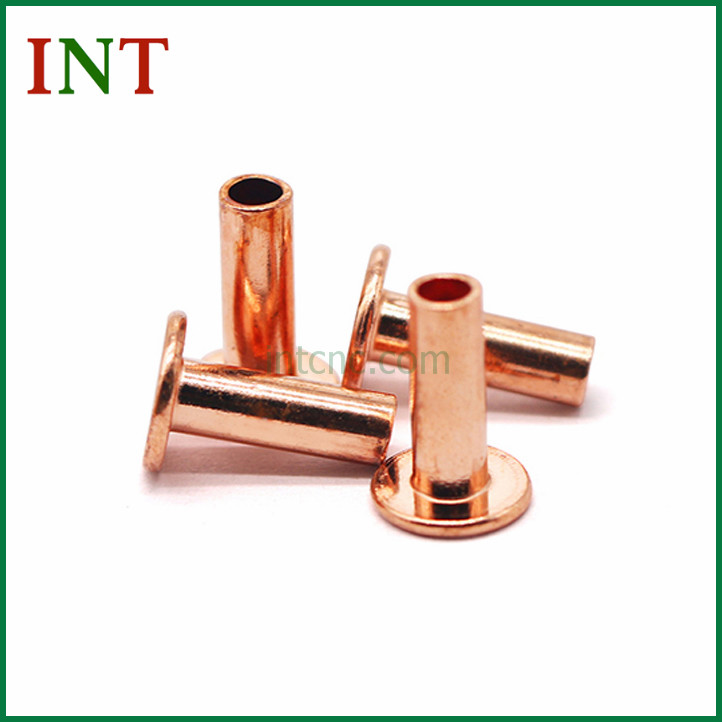

یک پرچ توخالی حاوی یک حفره در قسمتی یا تمام ساقه خود است. بسته به طراحی خاص، انتهای آن می تواند در حین نصب منبسط، پیچ خورده یا به شکل دیگری شکل بگیرد. این باعث می شود طراحی برای مجموعه هایی که تغییر شکل کنترل شده مورد نیاز است مفید باشد.
کانفیگ های نیمه لوله ای و لوله ای در ابعاد و هد متفاوت موجود می باشد سبک ها آنها را می توان برای کاربردهایی که هندسه فشرده و قابل تکرار هستند تولید کرد مونتاژ مهم هستند

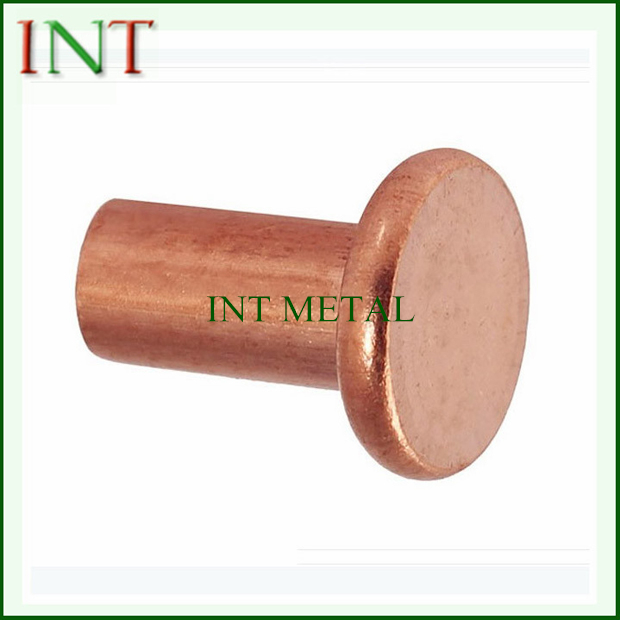

یک پرچ جامد دارای یک ساقه فلزی پیوسته است. در طول نصب، انتهای در معرض است تغییر شکل با تجهیزات پرچ مناسب برای ایجاد سر دوم و محکم کردن اتصال.
ساختار جامد بدنه قابل توجهی برای بست مکانیکی فراهم می کند و دارای این نوع پرچ را به یک راه حل قدیمی برای مجموعه های ساختاری و صنعتی تبدیل کرد.
| ویژگی | طراحی توخالی | طراحی جامد |
|---|---|---|
| ساخت ساقه | تا حدی توخالی یا لوله ای شکل | کاملا جامد |
| روش شکل دهی | انتهای می تواند منبسط، فر یا فشرده شود | ساقه در معرض از نظر مکانیکی تغییر شکل داده است |
| استفاده از مواد | می تواند از مواد کمتری برای ابعاد خاص استفاده کند | به یک ساقه محکم نیاز دارد |
| نیاز به مقاومت معمولی | مناسب برای بسیاری از کاربردهای چفت و بست دقیق | برای اتصالات مکانیکی قوی مناسب است |
| برنامه های کاربردی رایج | قطعات الکتریکی، الکترونیکی، روشنایی، خودرو و قطعات دقیق | مجموعه های سازه ای، مکانیکی و صنعتی |
| سبک های سر موجود | طرح های گرد، نیمه گرد، مسطح، کانکس و طرح های سفارشی | طرحهای گرد، مسطح، فرو رفته و سفارشی |
| سفارشی سازی | ابعاد، مواد، سر و هندسه را می توان سفارشی کرد | ابعاد، مواد و پیکربندی سر را می توان سفارشی کرد |
این ویژگی ها دستورالعمل های کلی هستند تا قوانین عملکرد مطلق. استحکام و قابلیت اطمینان واقعی اتصال به درجه مواد، ابعاد، نصب بستگی دارد پارامترها، طراحی مشترک، و شرایط خدمات.
طرح های توخالی اغلب برای اجزایی که نیاز به تغییر شکل کنترل شده دارند در نظر گرفته می شوند در طول مونتاژ هنگامی که از مس یا آلیاژهای مس ساخته می شوند، می توانند ارائه دهند ویژگی های الکتریکی و مواد مفید برای کاربردهای خاص.
مناطق کاربرد معمولی عبارتند از:
در مجموعه های الکتریکی، مس می تواند هر دو عملکرد مکانیکی و رسانا را انجام دهد. انتخاب نهایی باید بر اساس بار الکتریکی، تماس باشد پیکربندی، شرایط محیطی و طول عمر مورد نیاز قطعه.
برای کاربردهایی که نیاز به ابعاد خاص یا ویژگی های شکل دهی دارند، سازندگان می تواند در نظر بگیردراه حل های سفارشی پرچ مسیبر اساس نقشه ها و الزامات مونتاژ.
پرچ های جامد معمولاً برای مجموعه هایی انتخاب می شوند که مکانیکی قابل توجهی دارند اتصال مورد نیاز است. ساقه پیوسته آنها موادی را فراهم می کند که می تواند به صورت پلاستیکی باشد تغییر شکل داده تا یک مفصل امن را تشکیل دهد.
آنها معمولا در قطعات ساختاری، تجهیزات صنعتی، حمل و نقل یافت می شوند قطعات، سخت افزار مکانیکی و سایر مجموعه ها که قابلیت اطمینان بست را دارند یک ملاحظات کلیدی است.
سبک و ابعاد مناسب سر به هندسه و نصب اتصال بستگی دارد فرآیند اینت متال نیز فراهم می کندپرچ های جامد برای کاربردهای صنعتیبا مشخصات سفارشی موجود برای پروژه های OEM و ODM.
عملکرد یک پرچ نه تنها به هندسه آن بلکه به انتخاب شده نیز بستگی دارد مواد کاربردهای مختلف ممکن است به تعادل رسانایی، قدرت، مقاومت در برابر خوردگی، وزن، ماشین کاری و عملکرد شکل دهی.
| مواد | خصوصیات معمولی | برنامه های کاربردی بالقوه |
|---|---|---|
| مس | هدایت الکتریکی بالا و مقاومت در برابر خوردگی خوب | قطعات الکتریکی و الکترونیکی |
| برنج | ماشینکاری خوب و خواص مکانیکی و الکتریکی متعادل | قطعات سخت افزاری و الکتریکی دقیق |
| فولاد | استحکام مکانیکی بالا | کاربردهای مکانیکی و سازه ای |
| آلومینیوم | چگالی کم و مقاومت در برابر خوردگی خوب | اجزای سبک وزن |
بسته به کاربرد، درمانهای سطحی موجود ممکن است شامل نیکل باشد. روی، کروم، برنز، قلع، و آبکاری نقره، و همچنین اکسیداسیون و غیره پایان های مشخص شده
درمان سطحی باید با توجه به محیط عملیاتی انتخاب شود، الزامات الکتریکی، قرار گرفتن در معرض خوردگی، ظاهر، و سازگاری با مواد در حال اتصال
انتخاب بین دو طرح باید با الزامات نهایی شروع شود مونتاژ به جای اتصال دهنده به تنهایی. عوامل زیر اهمیت ویژه ای دارند.
بارهای کششی، برشی، ارتعاش و سایر بارهای مکانیکی اتصال را در نظر بگیرید تجربه خواهد کرد. یک ساختار جامد ممکن است زمانی مناسب باشد که مکانیکی قابل توجه باشد اتصال مورد نیاز است.
بررسی کنید که آیا خط تولید از پرس، چین و پرچ خودکار استفاده می کند، یا روش مونتاژ دیگری هندسه بست باید با آن سازگار باشد تجهیزات انتخاب شده
برای اجزای رسانا، هدایت مواد و طراحی کامل اتصال باید با هم ارزیابی شود. مس و آلیاژهای مس را می توان در نظر گرفت که در آن عملکرد الکتریکی بخشی از نیاز برنامه است.
قطر پرچ، طول ساقه، ابعاد سر، ضخامت دیواره و هندسه شکل دهی همه بر نصب و عملکرد نهایی اتصال تأثیر می گذارد.
دما، رطوبت، ارتعاش، قرار گرفتن در معرض خوردگی و تماس با فلزات دیگر قبل از نهایی کردن مواد و عملیات سطح باید در نظر گرفته شود.
Dongguan INT Metal Tech Co., Ltd. در سال 2012 در Dongguan چین تاسیس شد. این شرکت در مواد الکترونیکی و قطعات دقیق برای برق، خودرو، حمل و نقل ریلی، هوافضا و سایر صنایع تولیدی.
سبد محصولات آن شامل کنتاکت های الکتریکی، پرچ های دقیق، فلزات گرانبها است نوارهای روکش دار، نوارهای آلیاژ مس، اتصالات دقیق، لوازم جانبی قالب و CNC قطعات ماشینکاری شده این شرکت بیش از 5000 مشخصات و مدل را در سراسر جهان ارائه می دهد دسته بندی محصولات آن
برای کاربردهای پرچ، INT METAL با مس، برنج، فولاد، آلومینیوم و سایر مواد مشخص شده پیکربندی محصول شامل سر گرد، سر نیمه گرد، طرح های سر صاف، سر فرو رفته، نیمه توخالی، توپر، لوله ای، پلکانی و سفارشی.
ابعاد را می توان با توجه به نقشه های مشتری و نیازهای پروژه توسعه داد، پشتیبانی از تولید OEM و ODM. این اجازه می دهد تا هندسه پرچ، مواد، عملیات سطح، و ویژگی های شکل دهی که باید با مشتری مطابقت داشته باشد فرآیند مونتاژ
INT METAL بر اساس سیستم های مدیریت ISO9001 و ISO14001 با محصولات عمل می کند مطابق با الزامات زیست محیطی از جمله RoHS و REACH. قابلیت های تولید آن شامل مهر زنی، ماشینکاری CNC، پردازش نوار، روکش فلزی و تولید قطعات دقیق
بیشتر بدانیدپرچ های دقیق INT METALیا برای بحث در مورد انتخاب مواد، ابعاد، نقشه ها با سازنده تماس بگیرید. و الزامات تولید سفارشی
تفاوت اصلی در ساخت ساقه است. یک طرح توخالی یا لوله ای شامل یک بازشو داخلی یا بخش مواد کاهش یافته است، در حالی که یک پرچ جامد دارای ساقه فلزی پیوسته این بر روند شکل گیری تاثیر می گذارد و مناسب است برنامه های کاربردی
هنگامی که تغییر شکل کنترل شده، هندسه فشرده، طراحی توخالی را می توان در نظر گرفت. یا الزامات خاص مونتاژ مهم هستند. معمولاً در انتخاب شده استفاده می شود کاربردهای الکتریکی، الکترونیکی، روشنایی، خودرو و قطعات دقیق.
مس به دلیل الکتریسیته بالا می تواند برای قطعات الکتریکی مناسب باشد هدایت با این حال، طراحی کامل مفصل باید بر اساس ارزیابی شود بار فعلی، مقاومت تماس، الزامات مکانیکی، دما و محیط عملیاتی
نه لزوما در هر برنامه. یک ساقه جامد مقدار قابل توجهی را فراهم می کند مواد برای تغییر شکل مکانیکی، اما عملکرد واقعی اتصال بستگی به مواد پرچ، ابعاد، فرآیند نصب، طراحی مشترک و خدمات شرایط
بله INT METAL از پروژه های OEM و ODM پشتیبانی می کند و می تواند بر اساس آن پرچ ها را توسعه دهد نقشه ها و مشخصات مشتری، از جمله مواد، ابعاد، سبک سر، عملیات سطحی و سایر الزامات طراحی
گزینه های رایج عبارتند از مس، برنج، فولاد و آلومینیوم. مناسب ترین متریال بستگی به خواص مکانیکی مورد نیاز، هدایت، مقاومت در برابر خوردگی، وزن، ویژگی های شکل دهی و محیط کاربرد.
پرچ های توخالی و جامد برای نیازهای مختلف بست طراحی شده اند. اولی می تواند برای مجموعه های دقیق انتخاب شده در صورت کنترل مفید باشد شکل دهی و ساختار فشرده مهم هستند، در حالی که طرح های جامد اغلب مهم هستند برای اتصالات مکانیکی قوی در نظر گرفته شده است.
برای قطعات الکتریکی، الکترونیکی، خودرویی و صنعتی، تصمیم نهایی باید مواد، ابعاد، تجهیزات نصب، بارهای مکانیکی، عملکرد الکتریکی و شرایط محیطی با هم
INT METAL با تجربه در قطعات دقیق و مواد الکترونیکی ارائه می دهد راه حل های استاندارد و سفارشی پرچ برای تولید کنندگان در حال توسعه قطعات برای کاربردهای صنعتی خواستار
